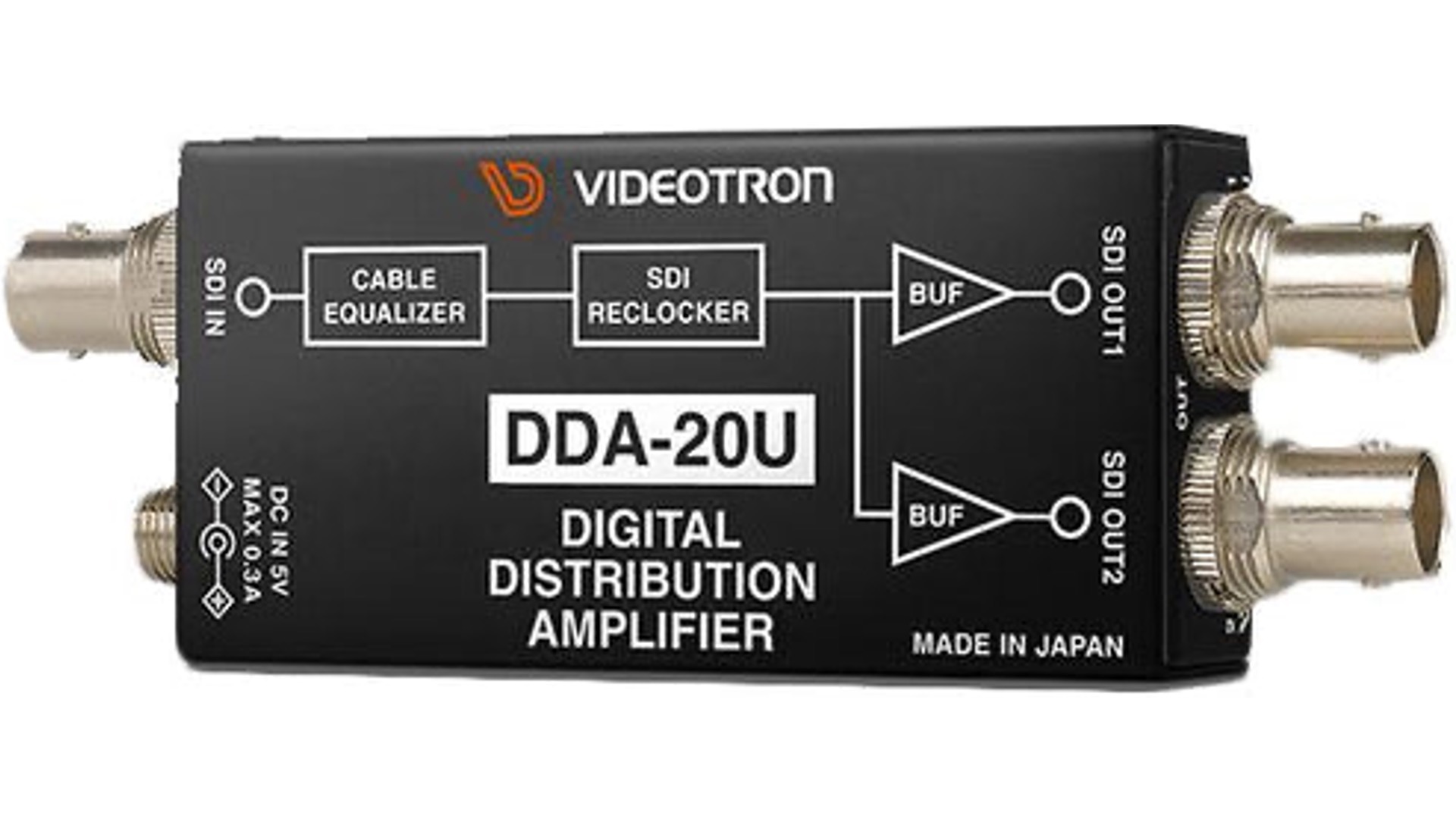

12G対応 SDI信号2分配器 VIDEOTRON DDA-20U
【付属品】電源アダプター
1日レンタル料金 ￥4,400 （税込み）
| 日数 | 料金 |
|---|---|
| 1日 | ¥4,400 （税込み） |
| 2日 | ¥5,720 （税込み） |
| 3日 | ¥7,040 （税込み） |
| 4日 | ¥8,360 （税込み） |
| 5日 | ¥8,800 （税込み） |
| 6日 | お問い合わせください。 |
商品の特徴
【12G対応 SDI信号2分配器 VIDEOTRON DDA-20U レンタル】
■12G/6G/3G/HD/SD-SDI/DVB-ASI(270Mbps)信号をリクロックして2分配出力。
■名刺サイズのスリムな設計。持ち運びに便利。
付属品
- ①電源アダプター
スペック
| メーカー | VIDEOTRON |
|---|---|
| 型番 | DDA-20U |
| 入力信号 | ・SDI IN SMPTE ST 2082-1，ST 2081-1，ST 424， ST 292-1 ST 259，EN50083-9準拠 0.8Vp-p/75Ω、BNC 1系統 |
| 出力信号 | ・SDI OUT1，2 SMPTE ST 2082-1，ST 2081-1，ST 424， ST 292-1 ST 259，EN50083-9準拠 0.8Vp-p±10%/75Ω、BNC 各1系統 |
| リクロック対応 映像フォーマット | 12G：2160p60/59.94/50 6G：2160p30/29.97/25/24/23.98 3G：1080p60/59.94/50 HD：1080i60/59.94/50、1080p30/29.97/25/24/23.98、1080psF30/29.97/25/24/23.98、720p60/59.94/50 SD：525i、625i DVB-ASI(EN50083-9) |
| DC IN | DC 5V、0.3A MAX DCコネクター(抜け止めロック付き)1系統 |
| 入力特性 | ■SDI IN ・反射減衰量 5MHz～1.485GHz：15dB以上 1.485GHz～2.97GHz：10dB以上 2.97GHz～5.94GHz：7dB以上 5.94GHz～11.88GHz：4dB以上 ・イコライザー特性(参考値) 12G：90m(L-5.5CUHD) 6G：100m(L-5.5CUHD) 3G：120m(5CFB) HD：240m(5CFB) SD：430m(5CFB) ※ 12G/6G-SDIはカラーバーをテスト信号としております。 ※ 同軸ケーブルの性能や使用環境により、ケーブル長は大きく変わります。 |
| 出力特性 | ■SDI OUT 1、2 ・信号振幅 0.8Vp-p±10%/75Ω ・反射減衰量 5MHz～1.485GHz：15dB以上 1.485GHz～2.97GHz：10dB以上 2.97GHz～5.94GHz：7dB以上 5.94GHz～11.88GHz：4dB以上 ・立ち上がり/立ち下がり時間(20%～80%) 12G：45ps以下、6G：80ps以下 3G：135ps以下、HD：270ps以下 SD：0.4ns～1.5ns ・オーバーシュート 10%以下 ・DCオフセット 0V±0.5V以内 ・ジッター特性 ○アライメント 12G：0.3UI以下、6G：0.3UI以下、3G：0.3UI以下 HD：0.2UI以下、SD：0.2UI以下 ○タイミング 12G：8.0UI以下、6G：4.0UI以下、3G：2.0UI以下 HD：1.0UI以下、SD：0.2UI以下 |
| 動作温度 | 0～40℃ |
| 動作湿度 | 20～80％RH(ただし結露なき事) |
| サイズ | W40×H20×D80mm ※突起物含まず |
| 重量 | 150g |
| VAC-5V03AL(付属 ACアダプター) | ・電源入力 AC 100～240V 50/60Hz、0.48A category A(平刃) ・電源出力 DC 5V，3A DCプラグ(抜け止めロック付き) 1系統 ・動作温度 0～40℃ ・動作湿度 20～80％RH(ただし結露なき事) |
マニュアル
詳しい仕様はこちらをご確認ください。
